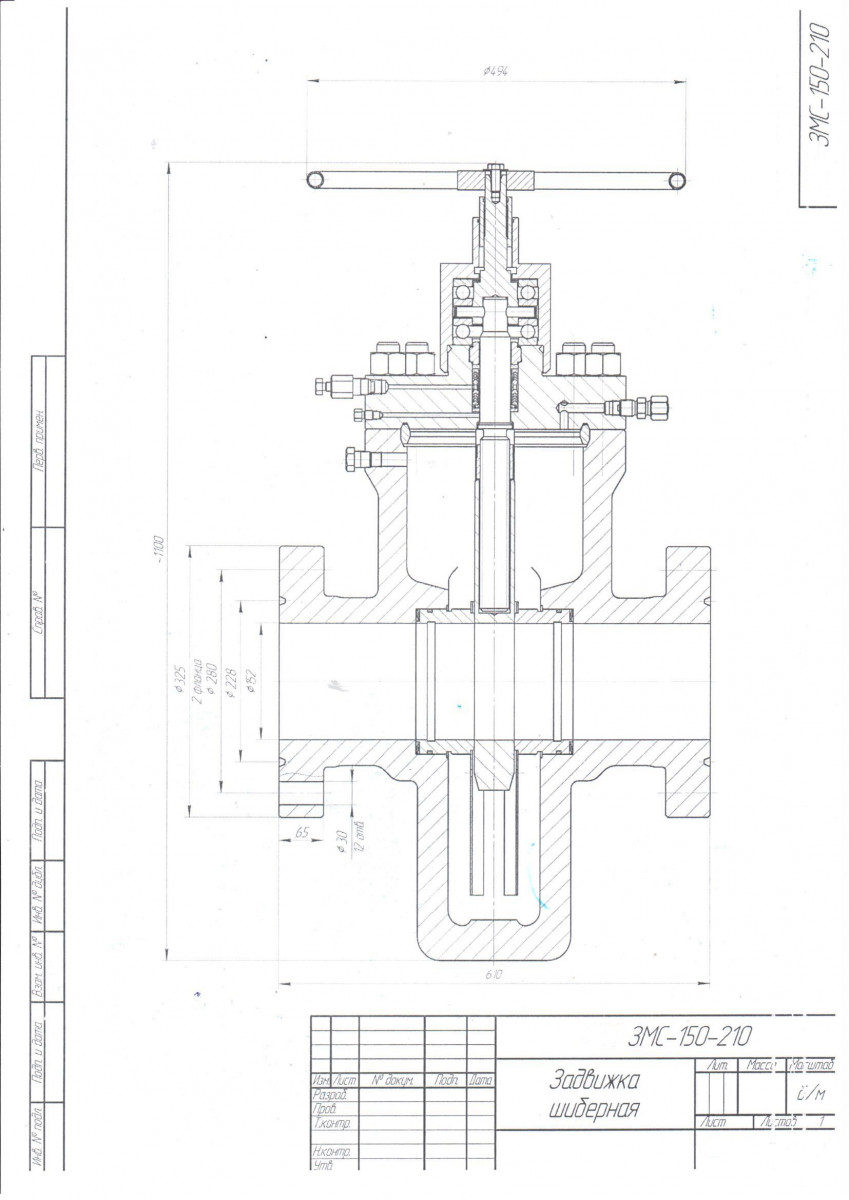

Задвижка шиберная серии ЗММ и ЗМС

Задвижка шиберная серии ЗММ с диаметром условного прохода 50,65,80,100 мм и рабочее давление 14,21,35,70 МПа.

Задвижки серии ЗММ  разработаны компанией СибТехОйл и являются новым словом в арматуростроении для нефтегазопромыслового комплекса. В задвижке используются передовые технические решения с целью повышения надёжности срабатывания задвижки и увеличения межремонтного периода. Задвижка ЗММ разработанная компанией СибТехОйл является аналогом и полной заменой задвижек устаревшей конструкции типа ЗМС и ЗМ.

Задвижки ЗММ изготавливаются в соответствии с техническими условиями ТУ 3661-003-60892341-2009, и предназначены для перекрытия проходных каналов в фонтанном, устьевом, нагнетательном оборудовании, в манифольдах обвязки нефтянных, газовых и газоконденсатных скважин. Выпускаются по согласованию с Заказчиком в коррозионом исполнении - К1,K2,K3. Климатического исполнения УХЛ и ХЛ.

Тип присоединения может быть:

-Фланцевое

-Бугельное

- Соединение БРС

-Под приварку

- Резьбовое

- По техническому заданию Заказчика

Преимущества:

- Уменьшенные габариты и вес за счёт технологических решений, при сохранении прочностных характеристик.

- Наличие быстросменного легко заменяемого уплотнительного элемента - увеличивающего срок службы изделия и межремонтный период. Отсутствие необходимости притирки рабочих поверхностей. Ремонт осуществляется только путём замены уплотнительного элемента и шибера в случае его износа на новые.

- Возможность замены быстроизнашивающихся деталей в полевых условиях без демонтажа задвижки из манифольда.

- Изготовление уплотнительных элементов из материалов повышающих надёжность и износостойкость изделия и обладающих повышенной устойчивостью к агрессивным средам в пределах заявленных характеристик.

Ниже на фото показаны Задвижка ЗММ-80х35 с ответными фланцами (верх слева), Задвижки ЗММ-80х35 без КОФ (низ слева) , Задвижи ЗММ-80х70 (верх справа), Задвижки ЗММ-80х21 (низ справа)





              Задвижка ЗММ-50х21-01 (присоединение НКТ60)

На фото задвижки ЗМС-65х35ф

На фото клапана Сбросной и нагнетательный уплотнительной пасты для задвижек ЗМС

На фото уплотнения шибера задвижки ЗММ-80х35

На фото шибер к задвижке ЗММ-80х35
